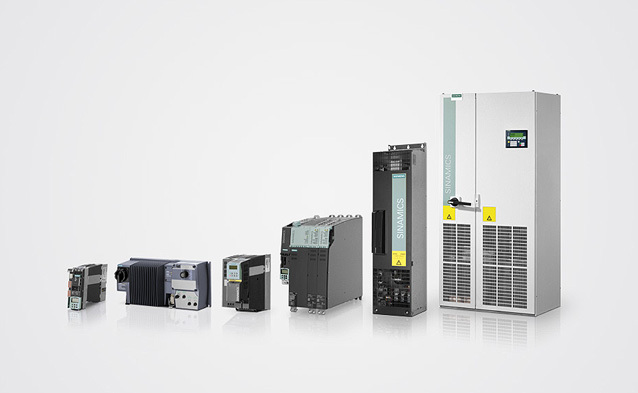

西门子低压变频器是用于变速运行的低压驱动系统的首选
西门子丰富的低压变频器产品组合是全球最完整、全面的驱动系统家族。凭借高等级的灵活性、功能性和工程组态方便性，我们系统覆盖了各种性能等级——从简单的低压变频器任务和协同驱动系统到传动控制任务，无所不有。我们的子公司 Loher 的驱动系统装置可以广泛的推荐用于需要“防爆保护”的特殊应用领域。
SINAMICS V10
概述
简介
SINAMICS V10 是一种变频装置，拥有大量行业所需要的基本功能。
该变频器成本低、使用极为方便；采用了高可靠性设计，可以轻松应付恶劣的工作环境。SINAMICS V10 适用于中国复杂的电力网络，尤其适用于带有电泵、风扇、纺织机械或者其它简易传输系统等的应用。
SINAMICS V10 变频器优点介绍
高可靠性：:
-工作电压范围：400V± 15%（三相交流）；
-防护等级IP21，电路板设计有保护涂层；
-高强度机械设计，可采用直推插式安装；
-全新冷却功能设计，无需风扇，符合故障安全应用的要求。
调试方便：
- 10 种设置，涵盖了各种连接模式；6 个宏指令，可以轻松应对不同应用。
- BOP 面板支持中文，具备强大的参数克隆功能。
安装简易：
-采用了标准连接器设计（带标记）
-BOP 支持柜门安装，且拥有强大的参数克隆功能
SINAMICS V10 变频器技术数据
电压范围 | 三相交流 400V； -15% ~ +15%； |
功率范围 | 0.55 kW ~22 kW |
工作环境 | 0°C 至 +60°C |
控制方式 | 线性 V/f 控制（带可编程电压启动功能）、平方 V/f 控制；磁通电流控制（FCC） |
输出频率 | 0Hz ~ 300Hz |
载波频率 | 2kHz ~ 16kHz |
数字量输入/输出 | 3 点数字量输入/ 1 点数字量输出 |
模拟量输入/输出 | 1点模拟输入 / 1 点模拟输出（电压型或电流型） |
过载能力 | 可达150% 额定电流，持续时间 60 秒；重复周期时间 300 秒 |
内置功能 | PI 控制器、快速电流限制（FCL）、转矩起动、自动重启、快速起动等。 |
SINAMICS V50 高品质单机驱动变频调速柜
综述
全新设计 节能首选
SINAMICS V50 高品质单机驱动变频调速柜是西门子公司新推出的又一款低压交流变频器，典型应用为风机和泵。紧凑的柜体机构，高度模块化设计，成就了高品质柜式装置，并通过了严格的整机测试，具有极高的性价比。
应用
SINAMICS V50 高品质单机驱动变频调速柜适用于多种变转矩负载的单机传动应用，包括平方转矩、线性转矩及恒功率负载类型，典型应用如下：
- 风机
- 泵
SINAMICS V50 高品质单机传动变频调速柜满足电力、水及污水处理、石油化工、水泥、矿山、冶金、船舶等行业标准，特别具有电力行业专用配置。
更多标准配置
8MF 机柜
标准保护等级IP20
操作面板BOP
电源输入端子
电机输出端子
进线主开关及快熔保险
输入电抗器
EMC（2 类工业环境）滤波器
功率单元（集成整流，直流及逆变环节）
冷却风扇
主控板
RS485 接口
模拟量/数字量输入输出端子接口板
强电保护板
PC调试软件 SoftPanel
SINAMICS G110 内置式变频器
用于变速驱动装置的新型变频器
概述
SINAMICS G110 – 说明
SINAMICS G110 是一种具有基本功能的变频器，适用于广泛的工业变速驱动应用。SINAMICS G110 变频器的结构极为紧凑，通过对单相电源（200 V 至 240 V）进行电压-频率控制来运行。它是低功率范围 SINAMICS 系列中的理想低成本变频器解决方案。
SINAMICS G110 – 优点简介
便于接线
通过容易使用的连接端子（用于接触器）和可随时连接的预设端子
简便的组态和参数设置
通过 SIZER 和 STARTER 工具以及可选的基本操作员面板 (BOP)
快速调试
通过基本操作员面板省时地复制参数
SINAMICS G110 – 技术数据
电压和功率范围 | 单相交流 200 - 240 V，± 10%，0.12 kW - 3 kW |
控制类型 | 线性 V/f 特性（通过可编程电压升高）；平方 V/f 特性；多点特性（可编程 V/f 特性） |
SINAMICS G110 – 典型用途
SINAMICS G110 尤其适用于泵和风机，或用作各种工业领域（如食品、纺织和包装工业）中的驱动装置，用作输送系统、工厂大门和车库门的驱动装置，或者作为用于移动广告牌和健身器材的通用驱动装置。
标签
SINAMICS G110，SINAMICS G110 内置式变频器
SINAMICS G120 内置式变频器
适用于较小及中等输出范围的模块化单驱动器
概述
SINAMICS G120 – 说明
SINAMICS G120 是一种包含各种功能单元的模块化变频器系统。基本上包括：
控制单元 (CU)
电源模块 (PM)
CU 在多种可以选择的操作模式下对 PM 和连接的电机进行控制和监视。通过控制单元，可与本地控制器以及监视设备进行通讯。电源模块的功率范围为 0.37 kW 至 250 kW。
SINAMICS G120 – 优点简介
具有很多创新功能
具有用于安全相关机器与系统的 Safety Integrated 功能，能够向输入电源进行再生反馈以节约电能，采用新的冷却方式
组态和调试更加快速
使用 SIZER 和 STARTER 工具；并使用基本操作员面板 (BOP) 和微型存储卡进行数据备份
高效一致的解决方案
通过全集成自动化 (TIA)，取得从 SINAMICS 直至自动化级别的一致性
SINAMICS G120 – 技术数据
电压和功率范围 | 380 – 690 V ± 10% 三相交流，0.37 - 250 kW |
控制类型 | 矢量控制，FCC（磁通电流控制），多点特性（可参数化的 V/f 特性），V/f 特性 |
标签
SINAMICS G120，SINAMICS G120 装机装柜性变频调速柜，SINAMICS G120 内置式变频器
机柜设备 SINAMICS S150
用于具有高功率输出额定值的复杂单驱动系统的驱动系统解决方案
综述
概述
SINAMICS G150 机柜装置设计用于机器制造和工厂建设中使用的变速驱动器。它们特别适合于搭配在动态响应和速度精确度、高制动能频繁制动和四象限运行方面有很高要求的变速驱动器工作。
SINAMICS S150 提供高精度和动态响应的高性能速度控制。
该机柜装置现有输出功率范围 75 kW 到 1200 kW的产品。
技术数据一览
简述 | |
|---|---|
电气数据 | |
电源电压： | 输出范围： |
供电系统： | TN/TT 或 IT |
线路频率： | 47 至 63 Hz |
输出频率： | 0 ～ 300 Hz |
控制方法： | 带或不带编码器的矢量控制或 V/f 控制 |
固定频率： | 15 个固定频率加 1 个基本频率，可编程 |
跳跃频率频带： | 4，可编程 |
用户接线排： | 数字量输入/输出 |
通讯接口： | 标配 PROFIBUS DP 接口 |
制动模式： | 标配四象限操作 |
防护等级： | IP20; 可选择:IP21、IP23、IP54 |
冷却方式： | 内部风扇（强制空气冷却） |
噪声等级： | ≤ 78 dB (A)，50 Hz 电源频率下 |
机柜系统： | Rittal TS 8 |
法规符合性： | CE |
软件功能： | - 变频器平滑连接转动的电机 |
保护功能： | 欠压、过压、接地故障、短路、失速防止、电机热保护、变频器热保护 |
安全功能： | STO, SS1; |
适宜的电机: | 感应电机 |
特点
设计：
SINAMICS G150 是一种可马上连接使用的 AC/AC 转换器，采用了标准的机柜。
其丰富的选件可以满足各种应用要求。
根据不同的设计，电源和电机连接可以布置在顶部或底部。这为工厂安装提供了高度的灵活性。
它们的机柜宽度在 1,400 mm 以上（各型号间隔 200 mm）。机柜具有 IP20 的防护等级。可以选配到最高 IP54。
用户友好的 AOP30 操作员界面作为标准部件安装在控制柜门内。
客户获益
标配有再生反馈功能，因此解放了四象限运行的可能性
可以有效节能，特别是在频繁制动的应用中
通过使用 IGBT 实现高精确性、高动态供电；强大的抗电压波动能力
通过快速的电流控制注入几乎是波形完美正弦的线路电流
采用了创新性的电源净化滤波器，这意味着几乎可以忽略系统上的低频反应。因此避免了低压配电和市电变压器上损耗，以及由于谐波电流在电源线路上产生的损耗
可以进行无功功率补偿（电感性或电容性）
最高的维修友好性使用户可以轻松的操作所有模块
使用如标准的 PROFIBUS 通讯接口和各种模拟和数字接口，可将它们轻松集成进自动化解决方案中
由于可以方便、快速的更换各个模块和电源组件，从而提高了工厂的可用性
在带有图形和文字显示能力的 LCD 屏的用户友好性 AOP30 操作员界面上，操作员可以使用直观的菜单方便的进行启动调试和参数化
SINAMICS S120 内置式变频器
高性能复杂应用传动
概述
SINAMICS S120 – 说明
SINAMICS S120 模块化运动控制驱动器适用于机械与系统工程中的高性能驱动应用。西门子的高性能驱动系统为您提供了广泛而相互协调的组件与功能，可作为一个全面的运动控制驱动系统使用。这些运动控制驱动器包括高性能单轴驱动器和多轴共直流母线驱动器，具有矢量控制或伺服控制，可实现量身定制的高性能驱动解决方案。SINAMICS S120 运动控制驱动器是一种高性能驱动器，使用灵活，可提高生产效率。除具有创新的系统结构和数字通信功能外，这些运动控制驱动器还提供了创新的工具，并且接线简便，从而可进行高效组态与快速调试。SINAMICS S120 功率范围为 0.12 - 4500 kW，具有各种结构形式和冷却方式。
SINAMICS S120 – 亮点简介
伺服驱动器是模块化系统和机器设计的理想基础
创新的系统体系结构和数字通信功能
具有多种控制模式和与驱动器特定相关的工艺功能
内置有安全功能
通过 SIZER和 STARTER进行高效组态和快速调试
自动组态和自动优化
通过全集成自动化 (TIA) 实现集成解决方案
实现 SINAMICS 直至自动化级的集成
SINAMICS S120 – 技术数据
额定值取决于运动控制驱动器的设计与类型
额定值取决于运动控制驱动器的设计与类型 | |
电压和功率范围： | 0.12 - 4500 kW230 V、380 - 480 V 和 500 - 690 V (50/60 Hz) |
控制原理： | V/f 开环控制 矢量控制，带/不带编码器 伺服控制，带/不带编码器 |
SINAMICS S120 – 典型应用
不管是连续的输送线还是同步及高动态过程，西门子的高性能驱动产品在众多工业应用中均能发挥作用。这些应用包括：包装机、印刷机、举升设备、塑料机械、轧机机组和试验台、纺织机、机床、造纸机、输送和装配系统。
